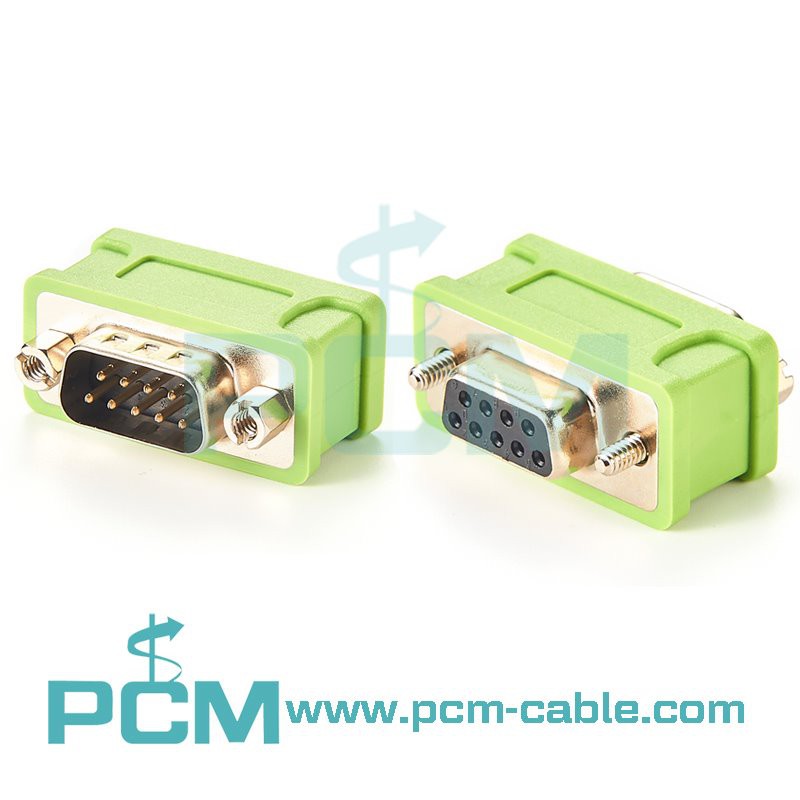

Кінець CAN, 120 Ом, DB9

Призначений для зв'язку по шині CAN автомобіля. Можна використовувати безпосередньо для таких пристроїв, як ZLG-USBCAN, корпус VECTOR-CAN, Vechle SPY тощо.

Між CAN High (контакт 7) і CAN Low (контакт 2) є вбудований кінцевий резистор CAN 120 Ом.

Кінцеві резистори та резистори зсуву

У звичайній мережі RS-485 (наприклад, MPI, DP) слід використовувати резистори навантаження та резистори зсуву. Кінцеві резистори та резистори зсуву також можна не використовувати для дуже коротких мережевих кабелів, тимчасових або лабораторних випробувань.

Резистор зміщення: резистор зміщення використовується для забезпечення відносного співвідношення між сигналами A і B, коли електрична ситуація складна, а також для забезпечення надійності сигналів "0" і "1".

Мережеві з’єднувачі Siemens PROFIBUS вже мають вбудовані кінцеві резистори та резистори зміщення, які можна легко вмикати або вимикати за допомогою перемикача. Перемикач кінцевого опору штекера мережевої клеми повинен бути встановлений у положення «ON»; кінцевий вимикач опору вилки проміжної ділянки слід встановити в положення «ВИМК.».

Значення кінцевих резисторів і резисторів зсуву повністю відповідають комунікаційним портам Siemens і кабелям PROFIBUS.

Замкнувши кінцевий перемикач опору мережевої вилки в мережі, дуже зручно відключити передачу сигналу частини мережі за вилкою.

Під час обміну даними з іншими пристроями (за допомогою кабелю PROFIBUS) комунікаційний порт іншої сторони може бути не типу контакту D-SUB9, або визначення контактів може бути зовсім іншим. Наприклад, інвертор Siemens MM4x0, комунікаційний порт RS-485 має форму клемальної проводки. В цьому випадку необхідно підключити кінцевий резистор. Siemens може надати відносно регулярний зовнішній резистор. Для іншого обладнання це можна зробити відповідно до технічних даних у «S7-200 System Manual».

Розмір клемного опору та опору зсуву в мережевому штекери Siemens відповідає характеристичному опору кабелю Siemens PROFIBUS. Користувачам настійно рекомендується використовувати кабель Siemens PROFIBUS і мережеву вилку. Багатьох неприємностей можна уникнути.
