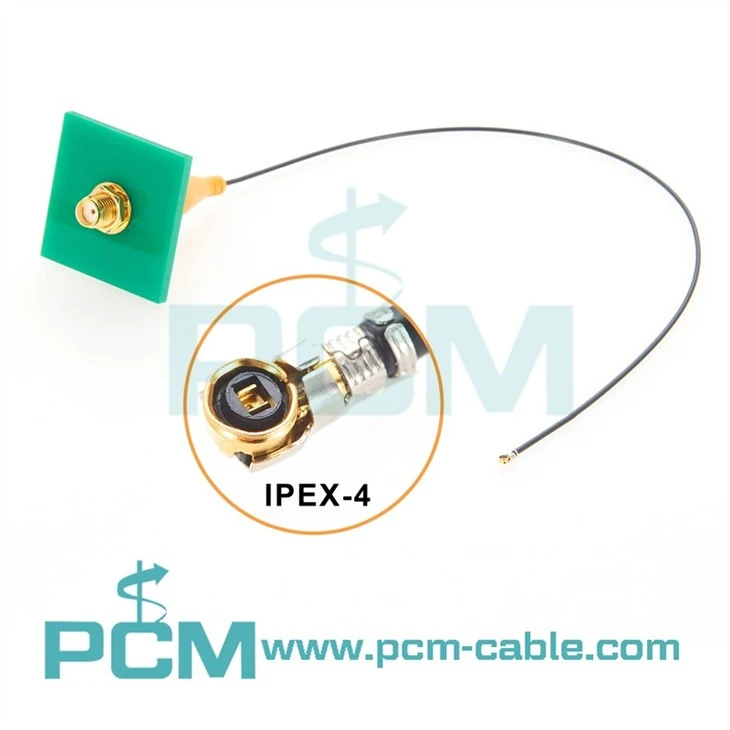

IPEX Connector to SMA Female Bulkhead Cable RG1.13

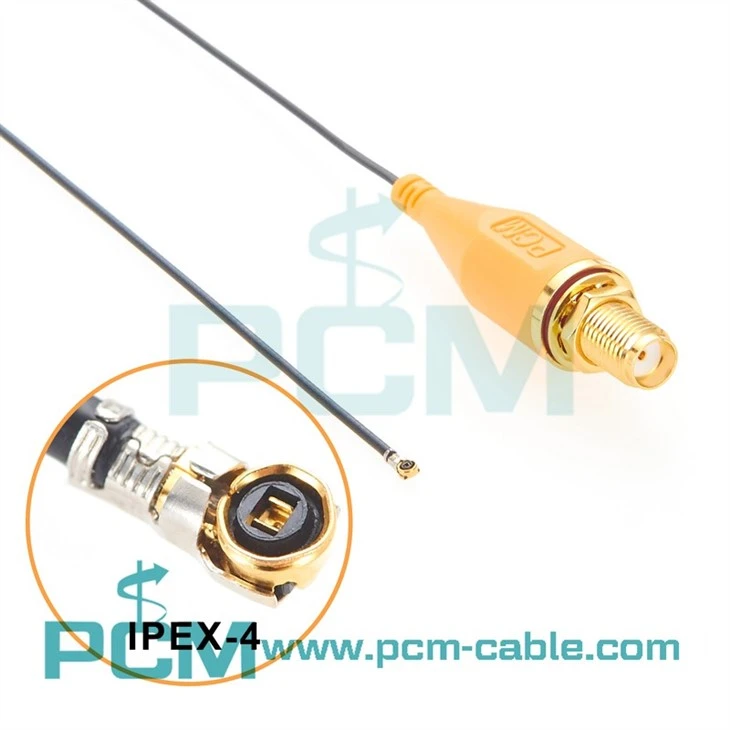

Factory-Made SMA to IPEX 4 Pigtail Cables

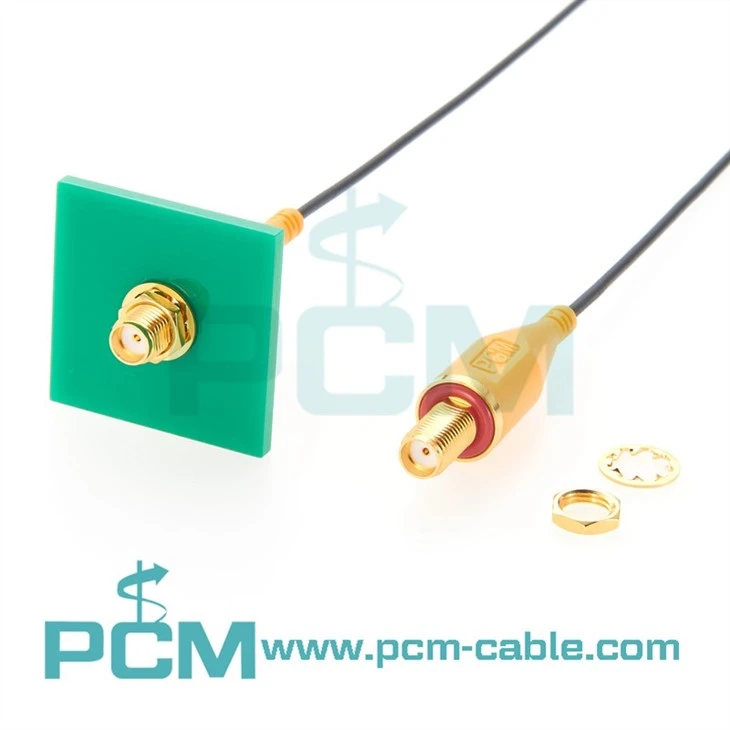

PCM-SHM-0078 SMA Bulkhead to IPEX4 Coax Cable

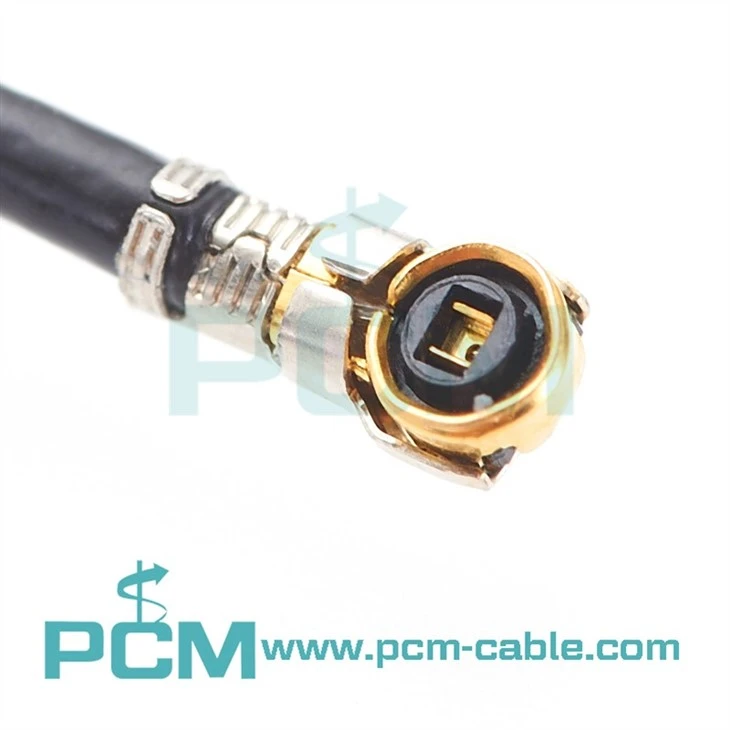

IPEX Cable SMA Female to UFL u.FL IPEX-4 Male Plug WiFi Antenna RF Cable RG1.13

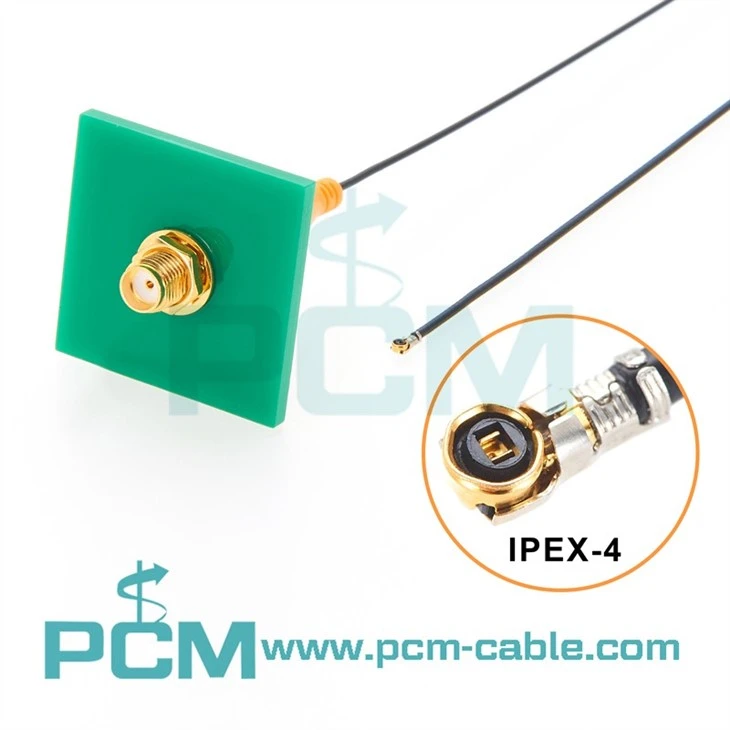

SMA to U.FL IPEX 4 RG1.13 Cable Assembly Manufacturer

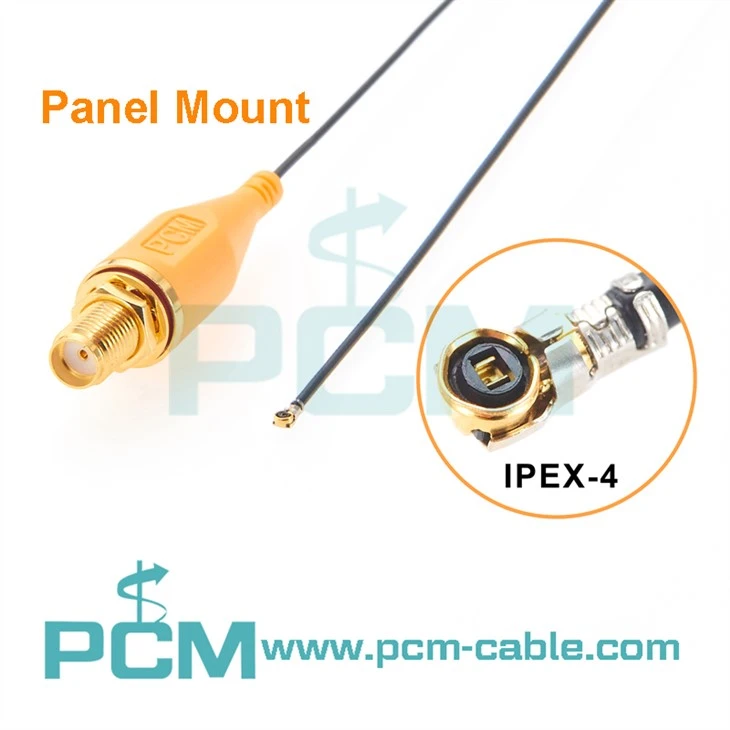

Коаксіальний кабель SMA до U.FL IPEX 4 RG1.13
PCM Cable Co., Ltd. є одним із провідних виробників і постачальників коаксіальних кабелів sma to u.fl ipex 4 rg1.13 у Китаї. Ласкаво просимо до оптової торгівлі високоякісними індивідуальними продуктами за зниженими цінами на нашому заводі. Зв’яжіться з нами для отримання пропозиції та безкоштовного зразка.
Коаксіальний кабель PCM-SHM-0081 SMA до U.FL IPEX 4 RG1.13 розроблений для надкомпактних модулів Інтернету речей, пристроїв WLAN і радіочастотних систем зв’язку, які вимагають мінімального діаметра кабелю та гнучкої маршрутизації. Кожен кабель виготовляється з надійних матеріалів і проходить ретельний контроль якості.
У цій збірці використовується позолочений роз’єм 3U" SMA із рекомендованим монтажним отвором 6,4 мм. На протилежному кінці є мікрокоаксіальний роз’єм IPEX 4, який широко використовується в схемах радіочастот із високою-щільністю та платах IoT наступного-покоління. Коаксіальний кабель RG1.13 забезпечує чудову гнучкість, зберігаючи стабільний опір 50 Ом.
Технічні характеристики
| Назва продукту | Кабель RG1.13 з гніздовим роз’ємом IPEX U.FL – SMA |
| № DWG | PCM-SHM-0081 |
| Роз'єм A | Внутрішня перегородка SMA (позолочена 3U") |
| Рекомендований монтажний отвір | 6,4 мм |
| Роз'єм B | U.FL / IPEX 4 |
| Тип кабелю | Надтонкий коаксіальний кабель RG1.13 |
| Імпеданс | 50 Ω |
| Стандартна довжина | 25 см |
| Спеціальна довжина | в наявності |
| Підтримка частоти | До 6 ГГц |
| Тип збірки | Заводське виробництво OEM/ODM |
| Типові програми | Плати Mini IoT, модулі 4G/5G, компактні пристрої WLAN |
Різниця між IPEX 1 і IPEX 4
Незважаючи на те, що IPEX 1 і IPEX 4 належать до однієї родини мікро-коаксіальних роз’ємів, вони відрізняються розміром, міцністю утримання та сумісністю програм.
| Особливість | IPEX 1 (U.FL / MHF1) | IPEX 4 (MHF4) |
|---|---|---|
| Розмір роз'єму | Більший | Менший (мініатюрний) |
| Сумісність при спаровуванні | Несумісний з IPEX4 | Несумісний з IPEX1 |
| Типове використання | Модулі WiFi, перші плати IoT | Над-компактні модулі IoT, LTE, 4G/5G |
| Слід PCB | Більший посадковий майданчик | Значно менший посадковий майданчик |
IPEX4 — це нове, менше покоління, ідеальне для пристроїв-з обмеженим простором, таких як:
- Мініатюрні плати IoT
- Стільникові модулі
- Носіна електроніка
Це робить PCM-SHM-0081 особливо придатним для радіочастотних продуктів нового покоління.
Додатки
- термінальні пристрої IoT
- Модулі 4G/5G
- Компактні WiFi платформи
- Вбудовані радіочастотні системи
- Носима та портативна електроніка
